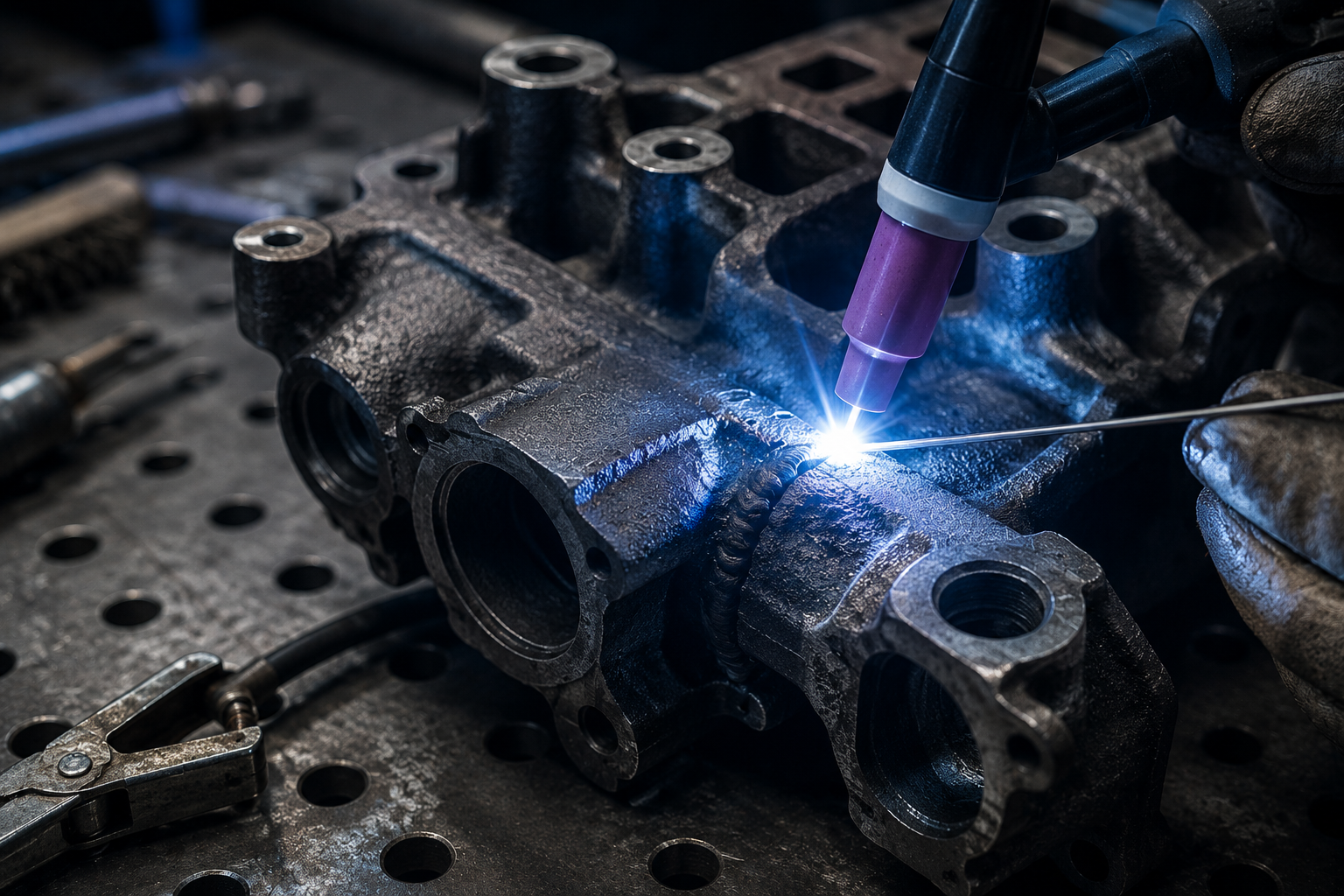

Сварка чугуна аргоном в 2026 году: как не дать трещину при ремонте блока или коллектора

Сварка чугуна аргоном возможна — но только если соблюдать три условия: правильно подготовить трещину, выбрать совместимую присадку и управлять температурой до последнего градуса. Пропустить хотя бы один из этих шагов — значит получить новую трещину рядом со старой, только уже после остывания.

В этой статье разберём: почему чугун трескается под дугой, как подготовить деталь без права на ошибку, чем отличается ПАНЧ-11 от никелевых прутков ERNi-1, и как правильно остудить блок, чтобы не загубить работу в последние 12 часов.

Почему чугун трескается под дугой аргона

Тут всё упирается в химию. Чугун — это не просто «твёрдое железо»: содержание углерода в нём превышает 2,14%, и именно это делает материал проблемным для сварки.

При резком локальном нагреве в металле возникают внутренние напряжения, которые у серого чугуна достигают 350–400 МПа. Предел прочности на разрыв у большинства марок — в районе 150–200 МПа. Арифметика простая: напряжение вдвое превышает прочность, и деталь рвётся.

Эффект отбеливания — главная ловушка

Если вы когда-нибудь варили чугун и получали шов, который не берёт напильник, — вы столкнулись с отбеливанием. При быстром охлаждении графит в зоне шва не успевает сохранить свою форму и переходит в цементит — твёрдую, хрупкую и практически необрабатываемую фазу.

Цементит в шве — это приговор для коллектора или блока. Обработать такую зону нельзя, а при вибрационных нагрузках она трескается первой.

Аргон в TIG-сварке защищает ванну от окисления и позволяет точнее управлять тепловложением. Но он не отменяет металлургию: скорость охлаждения и температуру нагрева нужно контролировать отдельно.

Рабочий ток для большинства ремонтных задач на деталях толщиной 8–15 мм — 40–80 А. Полярность — прямая (DCEN): она уменьшает тепловложение и снижает риск перегрева.

Подготовка трещины: почему просто заварить сверху не работает

Самая частая ошибка — начать варить прямо по трещине, не вскрывая её. Снаружи всё выглядит аккуратно, а через неделю деталь снова лопается по тому же месту. Причина: корень трещины не проварен, напряжения никуда не делись.

Засверливание концов — обязательный первый шаг

Трещина всегда имеет «живые» концы, которые продолжают расти даже без нагрева — от вибрации, перепадов температуры, остаточных напряжений. Засверливание сверлом диаметром 3–4 мм на каждом конце разлома снимает концентрацию напряжений и физически останавливает распространение трещины.

Отверстие сверлят строго по центру конца трещины, на глубину всей толщины металла — или хотя бы до 2/3 глубины, если деталь массивная. Не засверлили — через месяц трещина «уйдёт» дальше, огибая шов.

Разделка кромок под провар корня

После засверливания трещину вскрывают угловой шлифмашиной или борфрезой. Угол разделки — около 90 градусов (V-образная форма), глубина — не менее 2/3 толщины стенки. Для тонкостенных коллекторов с толщиной 6–8 мм это означает выборку на 4–5 мм.

Плоская или узкая разделка не даёт присадке добраться до корня. Итог — шов держится только поверхностно и разрушается при первом же термоударе.

Для блоков цилиндров с толстыми стенками иногда делают двустороннюю разделку — X-образную. Это снижает объём присадочного материала и уменьшает тепловложение.

Обезжиривание: пористый чугун маслит всё

Чугун впитывает масло как губка. Даже если деталь выглядит чистой, в порах стенки может сидеть масло от десятилетий эксплуатации. При нагреве оно выходит в ванну и даёт поры — мелкие каверны, которые резко снижают прочность шва.

Зону сварки нужно обезжирить на 20–30 мм в каждую сторону от трещины. Сначала — механически, металлической щёткой или лёгкой шлифовкой. Затем — ацетоном или растворителем, желательно дважды. Если деталь долго работала в масляной среде, хорошо помогает локальный прогрев горелкой до 150–200 °C до начала основного нагрева: масло выгорает, а не запекается в шве.

После обезжиривания к зоне сварки не прикасаться руками — кожный жир тоже даёт поры.

Выбор присадки для чугуна: ПАНЧ-11 или никелевые прутки ERNi-1

Выбор присадки — это выбор между удобством работы и качеством шва. Оба варианта рабочие, но для ответственных деталей двигателя они дают разный результат.

Никелевые прутки ERNi-1: когда нужна максимальная надёжность

Никелевая присадка — стандарт для ремонта чугунных деталей ДВС. Никель не образует карбидов с углеродом чугуна, и шов остаётся пластичным даже при высоком тепловложении.

Главное свойство такого шва — он «играет» при остывании. Никелевый металл шва пластичнее чугуна, поэтому внутренние напряжения при остывании компенсируются небольшой деформацией шва, а не трещиной в основном металле. Именно это свойство делает ERNi-1 предпочтительным вариантом для блоков цилиндров и выпускных коллекторов.

Прутки ERNi-1 дороже ПАНЧ-11 примерно в 2–3 раза, но для единственной ответственной детали это не аргумент. Их используют при горячем методе — с предварительным нагревом до 500–600 °C.

ПАНЧ-11: рабочий вариант для холодного метода

Проволока ПАНЧ-11 (медно-никелевый сплав) позволяет варить чугун без предварительного нагрева всей детали. Это удобно, когда печи нет, а деталь крупная.

Но есть условие: строгий шахматный порядок наложения швов. Длина каждого прохода — не более 30–40 мм, после каждого прохода шов сразу проковывают лёгкими ударами молотка. Проковка снимает напряжения, пока металл ещё достаточно горячий и пластичный.

Пропустить проковку при работе с ПАНЧ-11 — значит накапливать напряжения от прохода к проходу. Трещина может появиться не сразу, а после первого же цикла нагрева-охлаждения в реальной эксплуатации.

Медные присадки: не для ДВС

Медные и бронзовые прутки дешевле и проще в работе. Их применяют для ненагруженных деталей — корпусов, кронштейнов, декоративного литья. Медь не растворяется в чугуне так же, как никель, и даёт неоднородную структуру на границе сплавления.

Для коллектора или блока, который работает при температурах 400–900 °C и постоянной вибрации, медная присадка — неподходящий выбор. Зона сплавления с неоднородной структурой разрушится раньше, чем основной металл.

Если вы не уверены, какой режим и присадка подойдут для конкретной детали — лучше уточнить до начала работы, а не после. Запишитесь на консультацию, чтобы подобрать параметры под ваш тип чугуна и конфигурацию детали.

Температурный режим: горячая сварка при 600 °C

Горячий метод — это не просто «прогреть горелкой». Это управляемый термический цикл, который начинается за несколько часов до первого прохода и заканчивается через сутки после последнего.

Предварительный нагрев: печь или горелка

Деталь нагревают равномерно — в муфельной печи или пропановыми горелками, обматывая несколькими горелками сразу, если деталь крупная. Целевая температура — 500–600 °C. При такой температуре металл остаётся в зоне, где графитизация возможна: углерод успевает сохранить форму графита, а не перейти в цементит.

Контролируют температуру термокарандашом или пирометром. Термокарандаш с порогом 550 °C оставляет на металле чёрный след при нагреве выше этой температуры — простой и надёжный способ проверки без оборудования.

Неравномерный нагрев хуже отсутствия нагрева. Если одна часть детали прогрета до 600 °C, а другая — до 200 °C, градиент температур создаст напряжения ничуть не меньше, чем при холодной сварке.

Контроль в процессе сварки

Чугун отдаёт тепло быстро. Особенно тонкостенные коллекторы: за 10–15 минут работы деталь может остыть ниже 300 °C, если не следить. Падение температуры ниже этого порога прямо в процессе — сигнал для немедленного догрева.

При работе с блоком цилиндров используют схему: 2–3 прохода длиной по 50–60 мм, затем пауза с проверкой температуры пирометром. Если ниже 300 °C — горелка в руки, догреть до 400–450 °C, и продолжать.

Постпродувка аргона после завершения каждого прохода — минимум 7 секунд. Это защищает кристаллизующийся шов от контакта с воздухом до завершения затвердевания.

Остывание в песке или асбесте: 12–24 часа

Самая распространённая ошибка после удачной сварки — оставить деталь остывать на верстаке. Серый чугун при остывании со скоростью выше 50–80 °C в час начинает отбеливаться в зонах с максимальным тепловложением.

Сразу после завершения сварки деталь помещают в ящик с сухим песком или укутывают асбестовым одеялом. Цель — снизить скорость остывания до 20–30 °C в час. При такой скорости углерод успевает перейти обратно в форму графита, и структура шва получается близкой к серому чугуну.

Минимальное время выдержки в песке — 12 часов для коллектора, 18–24 часа для блока цилиндров. Вытаскивать раньше и проверять — нельзя. Даже если снаружи деталь уже кажется холодной, внутри массивного блока температура может держаться выше 200 °C ещё несколько часов.

Проверка шва и типичные ошибки

После остывания шов осматривают визуально — ищут трещины, поры, подрезы. Для ответственных деталей применяют капиллярный контроль: наносят пенетрант, выдерживают 15–20 минут, смывают и наносят проявитель. Трещины и поры окрашиваются в контрастный цвет.

Магнитная дефектоскопия на чугуне работает ограниченно — материал слабомагнитный, и мелкие трещины метод может пропустить. Капиллярный контроль надёжнее.

Типичные ошибки при TIG-сварке чугуна:

• Начать варить без засверливания. Трещина продолжит расти под швом.
• Поставить ток выше 80 А на тонкостенном коллекторе. Перегрев даёт поры и выгорание углерода.
• Не обезжирить зону сварки. Масло из пор даст пористый, непрочный шов.
• Использовать медную присадку на нагруженной детали ДВС. Зона сплавления разрушится при первых же циклах нагрева.
• Достать деталь из песка через 4–5 часов. Скорость остывания выйдет за допустимый предел, и отбеливание неизбежно.
• Варить без контроля температуры. Падение ниже 300 °C в процессе приводит к трещинам в околошовной зоне — невидимым сразу, но критичным в эксплуатации.

Часто задаваемые вопросы

Можно ли варить чугунный блок без предварительного нагрева?

Можно, но только с ПАНЧ-11 и строгим шахматным порядком коротких швов по 30–40 мм с обязательной проковкой каждого прохода. Для блока цилиндров это рискованно: деталь нагруженная, вибрационная, и холодный метод без нагрева дёт более хрупкую зону сплавления. Горячий метод с нагревом до 500–600 °C и никелевой присадкой надёжнее.

Какой вольфрамовый электрод выбрать для TIG-сварки чугуна?

Для чугуна стандартно используют электроды с маркировкой WC20 (серые, с оксидом церия) или WT20 (красные, с оксидом тория). Диаметр — 2,4 мм для тока 40–80 А. Заточка — острый конус, угол примерно 30 градусов: это даёт стабильную дугу при малых токах.

Почему шов трескается сразу после сварки, ещё горячий?

Чаще всего — слишком высокий ток или слишком длинные проходы за один раз. Металл перегревается, и при начале остывания напряжения разрывают шов. Ещё одна причина — некачественная присадка или медная проволока на ответственной детали. Хруст в процессе сварки — немедленный сигнал остановиться и скорректировать режим.

Сколько аргона расходуется при сварке чугунного коллектора?

Расход зависит от настройки расходомера и длины шва. Рабочий расход при TIG-сварке чугуна — 8–12 л/мин. Для коллектора со средней длиной трещины 100–150 мм и учётом постпродувки по 7 секунд на каждый проход уходит 0,3–0,5 м³ аргона. Баллон на 40 литров (около 8 м³) перекроет несколько таких ремонтов.

Как отличить серый чугун от белого перед сваркой?

Серый чугун на свежем изломе серый — именно из-за графитовых включений. Белый — светлый, блестящий, с характерным «сахарным» видом. Серый варится значительно лучше. Белый чугун варить TIG-методом без специальной подготовки практически невозможно: графит там в форме цементита изначально, и шов выйдет хрупким при любом режиме. Для белого чугуна сначала нужна термическая обработка — отжиг для перевода цементита в графит.

Нужна ли постсварочная термообработка для снятия напряжений?

Для ответственных деталей — желательна. Отжиг при 550–600 °C с выдержкой 1 час на каждые 25 мм толщины, затем медленное охлаждение в печи. На практике для единичного ремонта коллектора это заменяют медленным остыванием в песке. Но если деталь работает под высоким давлением или постоянной вибрацией, полноценный отжиг снизит риск повторного разрушения.
