Строительство любого современного объекта — это баланс между прочностью, экономикой и долговечностью. В этом уравнении железобетон выступает фундаментальным решением, а его «железная» составляющая — арматура — является ключом к несущей способности. Но больше — не всегда значит лучше. Процент армирования, или коэффициент армирования сечения, — это точный инженерный параметр, определяющий оптимальное соотношение стали и бетона в конструкции. Его корректный расчет — основа безопасности, экономической целесообразности и долгосрочной службы здания.

Почему бетон нельзя оставить без стали?

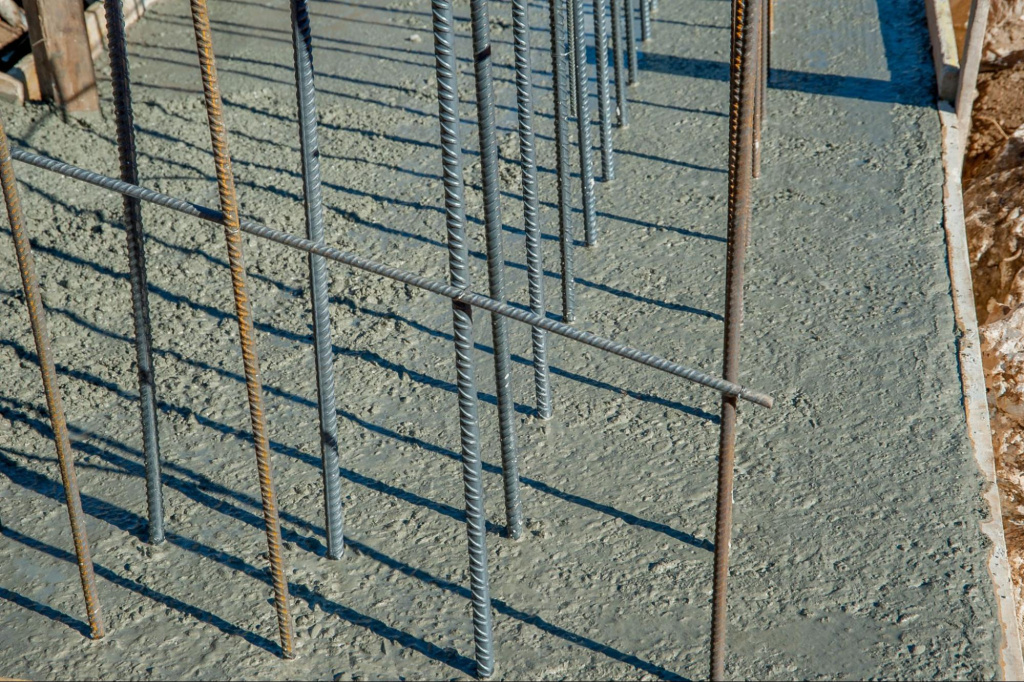

Бетон обладает феноменальной прочностью на сжатие, но его сопротивление растяжению и изгибу крайне невелико. В любой конструкции — будь то фундаментная плита, балка или колонна — под нагрузкой возникают зоны растяжения. Без армирования бетон в этих зонах растрескается и разрушится. Арматурный каркас, обладая высокой прочностью на растяжение, принимает эти нагрузки на себя, превращая хрупкий бетон в пластичный и сверхпрочный композит — железобетон. Технология армирования — это создание единого «скелета», где каждый материал работает в синергии, компенсируя недостатки друг друга.

Что такое процент армирования?

Процент армирования (µ, mu) — это количественная характеристика, показывающая долю площади поперечного сечения продольной арматуры по отношению к рабочей площади поперечного сечения бетонного элемента. Проще говоря, это то, какую часть «живого» сечения конструкции занимает сталь.

Этот процент — не абстрактная цифра. Он строго нормирован строительными правилами (СП 63.13330.2018) и имеет четкие минимальные и максимальные границы, образуя так называемую «арматурную клетку» конструкции.

Прагматика точного расчета

Правильный расчет процента армирования решает три критические задачи:

1. Гарантия несущей способности и трещиностойкости. Достаточное количество арматуры обеспечивает восприятие расчетных нагрузок без хрупкого разрушения и ограничивает раскрытие трещин в зонах растяжения допустимыми пределами.
2. Предотвращение внезапного хрупкого разрушения. Минимальное армирование необходимо даже в элементах, которые по расчету работают только на сжатие. Оно связывает бетон, предотвращая его внезапное хрупкое разрушение от усадки, температурных деформаций или локальных перегрузок, неучтенных в расчете.
3. Экономическая и конструктивная оптимизация. Превышение процента армирования выше оптимального (обычно 1.5-3%) удорожает конструкцию и усложняет укладку бетонной смеси, повышая риск образования пустот. В сильно переармированных элементах бетон может не выдержать сжатия до того, как арматура раскроет свой предел текучести, что ведет к хрупкому обрушению.

Формула и практика: как рассчитывается процент для разных элементов

Базовый принцип един, но его применение различается.

Формула: µ = (Aₛ / Aᵦ) × 100%, где:

Aₛ — суммарная площадь сечения всей продольной рабочей арматуры в рассматриваемом сечении (в см² или мм²).

Aᵦ (b × h₀) — рабочая (полезная) площадь поперечного сечения бетона (в тех же единицах). Для балки это площадь прямоугольника высотой h₀ (рабочая высота от сжатой грани до центра тяжести арматуры) и шириной b.

• Для линейных элементов (балки, ригели, колонны) расчет ведется для наиболее нагруженного поперечного сечения. Используется классическая формула µ = (Aₛ / (b × h₀)) × 100%, где b — ширина сечения, h₀ — рабочая высота.
• Для плит и стен арматура распределяется по площади. Здесь часто оперируют удельным расходом арматуры (кг/м³ бетона или кг/м² плиты), который напрямую связан с процентом армирования через толщину элемента и плотность стали.

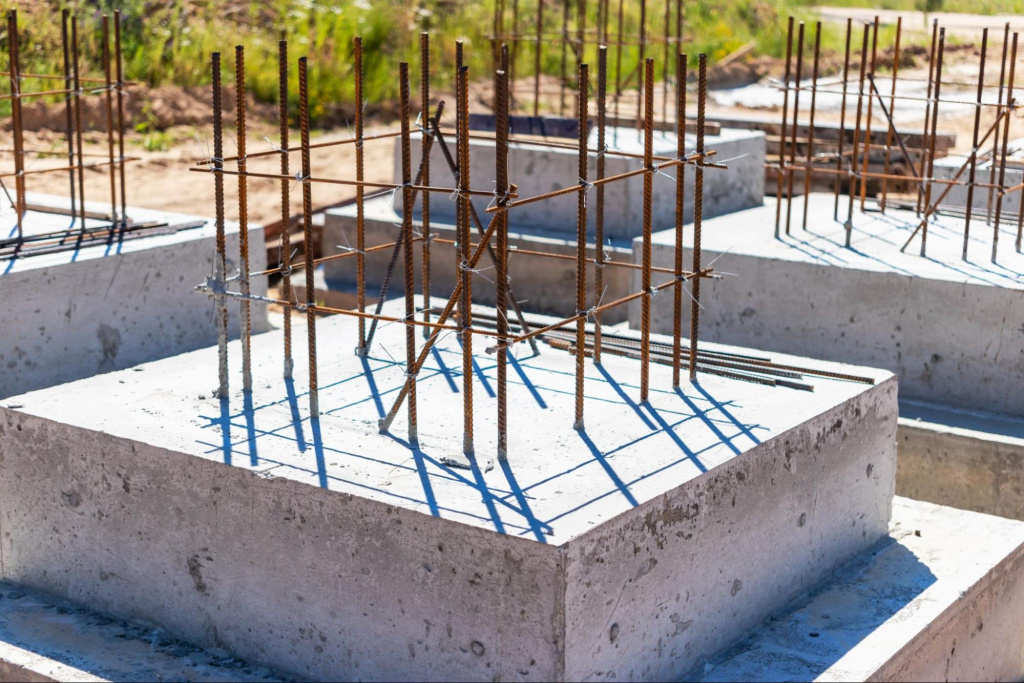

• Для фундаментов (ленточных, плитных) применяется комплексный расчет. Для плитных фундаментов определяют армирование в двух направлениях (в верхней и нижней зонах) на единицу ширины. Для ленточных — рассматривают сечение ленты как балку на упругом основании.

Пример расчета для фундаментной балки (ростверка)

Данные: сечение 400 мм (ширина, b) × 600 мм (высота, h), защитный слой бетона — 50 мм, в растянутой зоне установлено 4 стержня арматуры диаметром 16 мм (класс А500С).

• Рабочая высота — h₀ = h — a = 600 — 50 = 550 мм.
• Площадь бетона — Aᵦ = b × h₀ = 400 × 550 = 220 000 мм².
• Площадь арматуры — Площадь одного стержня Ø16 = 201 мм². Aₛ = 4 × 201 = 804 мм².
• Процент армирования — µ = (804 / 220 000) × 100% = 0.365%.

Это значение необходимо сравнить с нормативными пределами.

Нормативные рамки: минимальный и максимальный процент по СП 63.13330

Нормативные документы в строительстве, и прежде всего актуализированный СП 63.13330.2018 «Бетонные и железобетонные конструкции», определяют императивные рамки для процента армирования. Эти границы — результат многолетних исследований, испытаний и анализа аварий, и их соблюдение является юридически обязательным условием для обеспечения трех ключевых принципов: безопасности, пригодности к эксплуатации и долговечности конструкции.

Нижний предел

Основополагающие требования к минимальному армированию железобетонных конструкций регламентированы действующим сводом правил СП 63.13330.2018 (актуализированная редакция СНиП 52-01-2003). Конкретные количественные значения установлены в разделе 10.3.6 данного документа. Эти нормы не являются рекомендательными — их соблюдение обязательно для обеспечения безопасности, эксплуатационной пригодности и долговечности сооружений.

Нормативный подход базируется на принципе обеспечения структурной целостности. Минимальное армирование предназначается не для восприятия основных расчетных нагрузок, а для противодействия вторичным факторам:

• локальным напряжениям от усадки бетона и температурных деформаций;
• непредвиденным эксцентриситетам приложения нагрузок;
• распределению усилий между соседними элементами.

Критически важно, что конструкция с процентом армирования менее 0.05% теряет ключевые свойства железобетона и классифицируется как бетонная, что кардинально меняет требования к ее проектированию и существенно ограничивает область применения.

Минимальный процент — это динамический параметр. Для изгибаемых элементов он носит в основном конструктивный характер. Для стен и колонн его значение напрямую связано с прочностью бетона и геометрической гибкостью, так как призвано компенсировать возможную потерю устойчивости и обеспечить работу элемента как единого целого. Соблюдение этих нормативных порогов — фундаментальное условие создания надежного железобетонного каркаса здания или сооружения.

Верхний предел

В то время как минимальный процент армирования служит страховкой от хрупкого разрушения, верхний предел выполняет принципиально иную — сдерживающую — функцию. Этот нормативный лимит представляет собой не просто рекомендацию по экономии материала, а строгий инженерный барьер, установленный для предотвращения критических ошибок проектирования.

Практическая таблица-ориентир:

Верхний предел — это не абстрактная цифра, а критически важная граница, отделяющая рациональное, безопасное и технологичное проектирование от конструктивно ошибочного и экономически нецелесообразного.

Этапы армирования бетона

1. Проектирование и расчет — определение диаметров, классов, количества и схемы расположения стержней на основе расчетов на прочность и трещиностойкость.
2. Подготовка и резка арматуры — арматурные стержни режутся в размер. Для ответственных конструкций используется точная лазерная или механическая резка, обеспечивающая геометрию и качество торцов, что критично для работы стыков.
3. Создание гнутых элементов (хомуты, лапки, плашечные каркасы) на гибочных станках.
4. Сборка каркаса — вязка или сварка (для свариваемых классов арматуры) стержней в пространственные каркасы. Вязка проволокой предпочтительнее в большинстве случаев, так как не ослабляет сталь в зоне нагрева.
5. Фиксация каркасов с помощью пластиковых фиксаторов для обеспечения защитного слоя бетона.
6. Контроль соответствия собранного каркаса проекту перед бетонированием.

Современные способы усиления бетона

Эффективное усиление бетона — это правильный расчет и выбор оптимальной технологии армирования, которая определяет финальные характеристики конструкционного композита. Современные методы условно делятся на две большие группы: каркасные (стержневые) и дисперсные (объемные). Их выбор диктуется типом конструкции, характером нагрузок и целевыми свойствами материала.

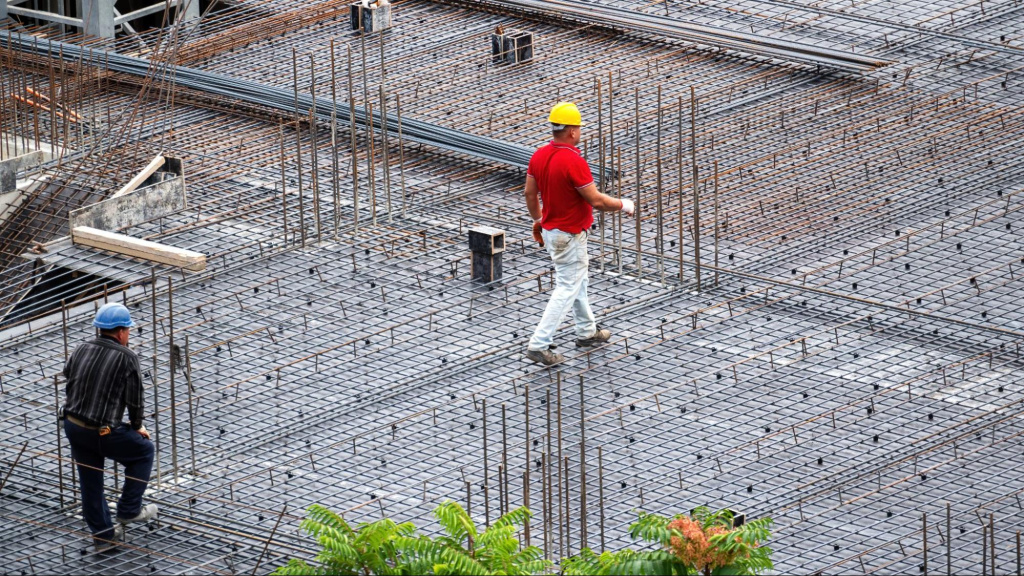

Каркасное (монолитное) армирование

Этот метод является базовым для капитального строительства и предполагает создание пространственного каркаса из стальных стержней (арматуры), который затем бетонируется, формируя монолитную железобетонную конструкцию.

Согласно детальному проекту КЖ (конструкции железобетонные), арматура определенных классов и диаметров нарезается, гнется и соединяется в пространственные каркасы или плоские сетки. Собранный каркас устанавливается в опалубку с обязательным обеспечением защитного слоя бетона с помощью пластиковых фиксаторов. После этого происходит укладка и уплотнение бетонной смеси.

Используется преимущественно рифленая для обеспечения максимального механического сцепления с бетоном. Гладкая арматура применяется в качестве вспомогательной (монтажной, распределительной) или в конструкциях, работающих на сжатие.

Дисперсное армирование фиброй

Это инновационный способ, при котором в бетонную смесь на этапе приготовления равномерно вводятся фиброволокна — короткие тонкие волокна из различных материалов. В отличие от каркаса, который локализует макротрещины, фибра работает на микроуровне, распределяясь по всему объему бетона. Она перехватывает и тормозит зарождение и развитие микротрещин, существенно меняя поведение материала под нагрузкой.

При таком способе усиливается весь объем, а не отдельные сечения. Дисперсное армирование фиброй упрощает процесс (нет необходимости в сборке каркаса), улучшает ударную вязкость, износостойкость, сопротивление образованию трещин. Часто используется совместно с традиционным каркасным армированием для достижения синергетического эффекта — каркас воспринимает основные нагрузки, а фибра подавляет микротрещиноватость.

Выбор метода — стратегическое решение. Классическое каркасное армирование создает несущий остов для ответственных конструкций. Дисперсное фибровое армирование модернизирует бетон на микроструктурном уровне, придавая ему новые, контролируемые свойства, или решает узкие технологические задачи. В практике современного проектирования эти подходы все часто грамотно дополняют друг друга.

Вопросы и ответы

Всегда ли можно заменить несколько тонких стержней на один толстый при одинаковой площади сечения?

Не всегда. Основной критерий — расчетная ширина раскрытия трещин. Несколько стержней меньшего диаметра, распределенных по ширине сечения, эффективнее( подавляют развитие трещин, чем один массивный стержень.

Что страшнее: недодогрузить армирование на 0.05% или перегрузить на 0.5%?

Оба сценария недопустимы, но недогрузка (недоармирование) однозначно опаснее, так как напрямую угрожает несущей способности и может привести к хрупкому разрушению. Перегрузка (переармирование) ведет к перерасходу средств и ухудшению технологичности бетонирования, но в меньшей степени влияет на безопасность.

Как процент армирования связан с выбором класса арматуры?

Прямая зависимость. Использование арматуры более высокого класса прочности (например, А500С вместо А400) позволяет при той же несущей способности уменьшить площадь сечения Aₛ, снизив процент армирования. Это часто экономически выгодно, несмотря на более высокую стоимость тонны металла.

Кто и на каком этапе должен выполнять расчет процента армирования?

Расчет является обязанностью проектировщика (проектной организации) и выполняется на стадии разработки рабочей документации (чертежи КЖ). Проверка соответствия собранного на стройплощадке каркаса проектным значениям — обязанность технического надзора заказчика и строительной лаборатории.

Процент армирования — это тонкая настройка, превращающая инертный бетон в интеллектуальный несущий элемент. Его точный расчет — это синтез инженерной науки, нормативных требований и экономической логики. Пренебрежение этим параметром ставит под удар безопасность объекта, а слепое «усиление на всякий случай» — опустошает бюджет без увеличения надежности. Доверять расчет и реализацию ответственных железобетонных конструкций, включая точную подготовку арматуры, стоит профессионалам. Наша компания, обладая экспертизой в области высокоточной резки металла, понимает, насколько важна безупречная геометрия и качество каждого арматурного стержня для воплощения в жизнь точных проектных решений и создания по-настоящему надежного каркаса вашего здания.
